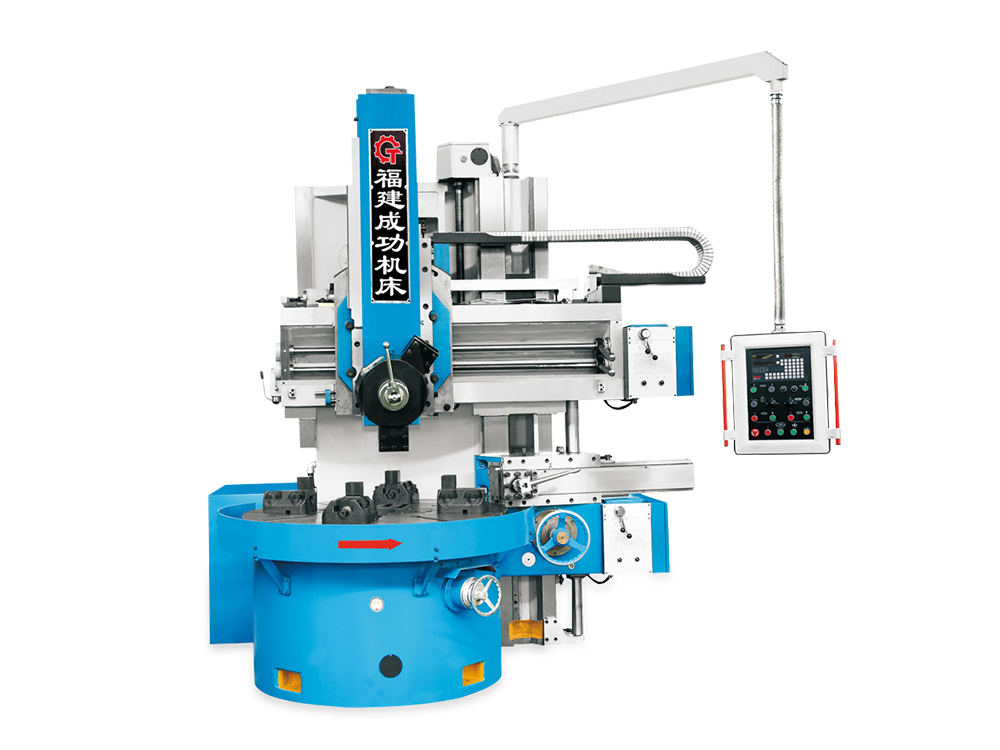

立式車床系列
1、本系列機床適用于各行業的機械加工，可用于內外圓柱面、圓錐面、端面、切槽的粗、精車削加工。2、工作臺采用動壓導軌，主軸徑向采用NN30型雙列圓柱滾子軸承，因而工作臺承載能力大、回轉精度高。
產品特點
技術參數
1、本系列機床適用于各行業的機械加工，可用于內外圓柱面、圓錐面、端面、切槽的粗、精車削加工。
2、工作臺采用動壓導軌，主軸徑向采用NN30型雙列圓柱滾子軸承，因而工作臺承載能力大、回轉精度高。
3、垂直刀架裝有五角刀臺，側刀架裝有四方刀臺，兩刀架均采用液壓平衡。
4、機床電氣采用PLC控制，并配有數顯裝置，可靠性更高。
5、機床造型美觀、宜人性好、操作方便。
6、按特殊要求提供側刀架、車錐度附件。
| 參數名稱 | 單位 | 型號 | |
| C5116E | C5117E | ||
| 最大車削直徑 | mm | 1600 | 1700 |
| 工作臺直徑 | mm | 1400 | 1400 |
| 最大加工高度 | mm | 1000 | 1000 |
| 最大工件重量 | kg | 5000 | 5000 |
| 工作臺轉速范圍（16級） | r/min | 5-160 | 5-160 |
| 刀架進給范圍（12級） | mm | 0.8-86 | 0.8-86 |
| 垂直刀架滑枕行程 | mm | 800 | 800 |
| 側刀架滑枕水平行程 | mm | 630 | 630 |
| 側刀架垂直行程 | mm | 980 | 980 |
| 側刀架最大車削直徑 | mm | 1400 | 1400 |
| 橫梁行程 | mm | 760 | 760 |
| 刀架快速移動速度 | mm /min | 1800 | 1800 |
| 立刀架回轉角度 | ±o | 30 | 30 |
| 垂直刀架最大切削力 | KN | 25 | 25 |
| 側刀架最大切削力 | KN | 20 | 20 |
| 工作臺最大扭矩 | KN.m | 25 | 25 |
| 刀桿截面高度 | mm | 40 | 40 |
| 主電機功率 | KW | 22/30 | 22/30 |
| 機床外形尺寸（長×寬×高） | mm | 2800×3000×3200 | 2830×2910×3550 |
| 機床重量 | kg | 12580 | 13480 |
