CK5116D-M/CK5120D-M數控立式車磨機床系列

數控立車系列

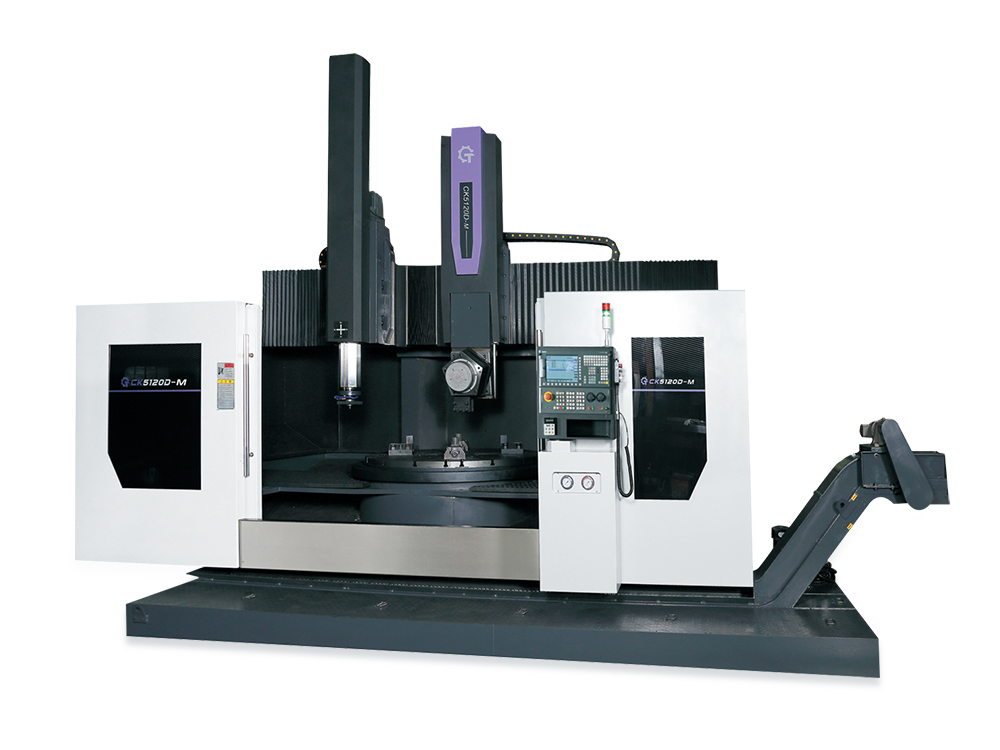

CK5116D-M/CK5120D-M數控立式車磨機床系列

該機床是將車削與磨削復合到一臺機床上的復合機床。機床為定梁式單立柱數控雙刀架立式車床，機床由旋轉工作臺、變速機構、一體式立柱、橫梁、左右刀架、控制系統、獨立液壓控制系統組成。左刀架為磨頭刀架、右刀架為數控車削刀架。

留言表單:

該機床是將車削與磨削復合到一臺機床上的復合機床。機床為定梁式單立柱數控雙刀架立式車床，機床由旋轉工作臺、變速機構、一體式立柱、橫梁、左右刀架、控制系統、獨立液壓控制系統組成。左刀架為磨頭刀架、右刀架為數控車削刀架。該車磨復合機床的加工對象為盤類零件，包括簡類零件是外錐、內錐的車削與磨削，車削刀架與砂輪架布置在機床的兩側，在加工過程中刀架與砂輪架沿各自導軌橫向運動，以及垂直運動。主軸帶動工件轉動來完成車削與磨削。該機床適用于紡織機械、蝶閥、發電、造船、冶金、礦山等行業的大型零件的加工。
參數名稱 單位 型號
CK5116D-M CK5120D-M
主參數   工作臺直徑 mm 1400 1600
最大回轉直徑 mm 1600 2100
最大車削直徑 mm 1600 2000
最大工件高度 mm 800 800
最大加工工件重量 kg 5000 8000
工作臺最大扭矩 N.m 17500 25000
主齒輪箱 主軸轉速范圍 r/min 1-300 1-250
工作臺速度變換擋位 檔 兩檔無極 兩檔無極
主電機輸出功率 30分鐘額定值 30mins rated kW 30 37
連續額定值 kW 26 30
磨削砂輪電機功率     kW 5.5 5.5
進給軸電機功率 X1軸伺服電機 N.m 27 27
Z1軸伺服電機 N.m 27 27
X2軸伺服電機 N.m 27 27
Z2軸伺服電機 N.m 27 27
車削滑枕 滑枕體截面尺寸 mmxmm 320T型滑枕 380T型滑枕
右垂直刀架搬度極限   ±20。 ±20。
X1軸行程 mm -100~+1300 -100~+1500
Z1軸行程 mm 800 800
磨削滑枕 滑枕體截面尺寸 mmxmm 180X180八方滑枕 180X180八方滑枕
垂直磨削刀架搬度極限   ±20。 ±20。
X2軸行程 mm -1200-+300 -1400-+300
Z2軸行程 mm 800 800
砂輪轉速 r/min 1500-3000 (無極） 1500-3000 (無極）
砂輪直徑 mm Max.300 Max.300
砂輪軸錐孔   1:5 1:5
進給速度 切削進給速度 mm/min 0.2-500 0.2-500
快速進給速度 mm/min 8000 8000
刀庫 電動刀塔工位   4工位(可選5工位） 4工位(可選5工位）
車刀刀桿尺寸 mmxmm 32X32 40x40
重量   機床總重量（約） Kg 24000 29000
系統 CNC裝置型號   SIEMENS828D SIEMENS828D
機床外型 長x寬x高 mm 4000X3500X3900 4500X3500X3900
本公司對產品隨時在進行研究改進，因此保有隨時更改設計、規格、尺寸及機械結構之權利。
